電力電纜分布式光纖測溫系統原理技術應用

城市電網中電力線路走線方式通常以架空線路及傳統電纜敷設為主，架空線路方式占用城市用地、影響美觀、安全可靠性差，已逐步被城市供電系統所淘汰；而傳統地下電纜敷設方式由于地下管線錯綜復雜，導致電纜運行維護、故障排除極不方便，還易與市政其他管線沖突、安全可靠性得不到保障，已逐漸不能滿足城市電網健康、穩定、安全發展的需求。近年來，地下電纜隧道以其安全、可靠、環保、美觀、管線易于維護管理等優點，逐漸成為城市電網電力電纜項目改造新建及擴建的首選方式。由于電纜隧道修建于地下，內部往往是封閉的，且距離長、電纜及管線多、空氣環境復雜，如不能有效利用遠程監控通信技術對地下隧道內部各節點的電力電纜運行、環境質量、防火防盜等進行有效監測、預防及遇到險情及時準確處理，將會嚴重影響城市電網安全穩定運行，重則危害人民生命財產安全。所以，在電纜隧道工程中，智能化綜合監控系統的配置及應用將成為保障電纜隧道安全運行的關鍵技術。

智能化電纜隧道綜合監控系統主要包括：電纜隧道分布式光纖測溫系統、電纜隧道護層接地電流監測系統、電纜隧道環境監測系統、電纜隧道視頻監控系統、電纜隧道應急通信及廣播系統、電纜隧道智能電子井蓋系統、電纜隧道火災自動報警系統、電纜隧道水位監測及排水系統、電纜隧道智能巡檢機器人、門禁控制系統、獨立綜合監控平臺等。通過電纜隧道綜合監控系統的應用，可使監控中心值班人員對隧道內關鍵節點及電纜設備進行實時監控、運行管理，還可對隧道內的突發事故進行應急指揮。

電纜分布式光纖測溫系統

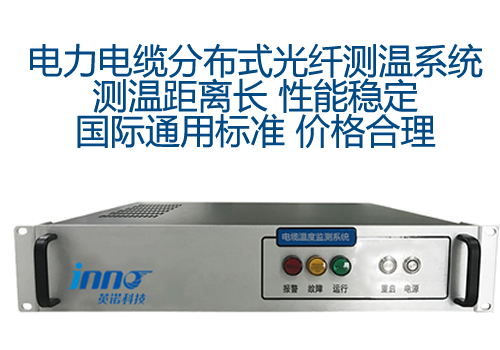

電纜隧道中設備以電力電纜為主，電力電纜長時間過載或絕緣層磨損、受潮等均易引起電纜溫度升高，嚴重時引起火災，危害生命財產安全。所以，運用一種能實時有效監測電力電纜溫度變化，并能在溫度異常升高時準確判斷故障位置的裝置是必要的。分布式光纖測溫系統主要由測溫主機、測溫系統軟件、測溫光纜組成，通過在電纜表面敷設的測溫光纜實現對電纜隧道中電力電纜本體、附件、環境等溫度的監測，測溫光纜由測溫主機中引出。分布式光纖測溫系統主要利用拉曼散射和光時域反射（OTDR）原理實現溫度和距離的測定，能夠實現對電纜表面溫度的實時有效監測、電纜全長無盲區監測，可進行連續測溫，當檢測到溫度異常時，能夠迅速定位并發出報警信號，提醒監控中心值班人員采取有效手段，用以確保電纜線路的安全運行。
